Van an toàn máy nén khí: Cấu tạo, nguyên lý và kinh nghiệm thay thế

Trong hệ thống khí nén công nghiệp, an toàn luôn là yếu tố được đặt lên hàng đầu. Theo kinh nghiệm nhiều năm của Khí Nén 24h, việc lơ là các linh kiện bảo vệ nhỏ nhất cũng có thể dẫn đến những hậu quả nghiêm trọng về người và tài sản. Một trong những bộ phận không thể thiếu để đảm bảo áp suất bình chứa không bao giờ vượt quá ngưỡng chịu tải chính là thiết bị xả áp khẩn cấp.

Khái niệm và vai trò cốt lõi

Thiết bị này được thiết kế với một mục tiêu duy nhất: tự động mở để xả lượng khí dư thừa ra môi trường khi áp suất trong bình chứa hoặc hệ thống vượt quá giá trị cài đặt cho phép. Đây là lớp bảo vệ cuối cùng nếu chẳng may rơ le áp suất hoặc bảng điều khiển điện tử bị hỏng, không thể ngắt máy khi đạt ngưỡng dừng. Nếu không có bộ phận này, áp suất sẽ tăng vô hạn cho đến khi vượt qua giới hạn bền của kim loại, gây ra các vụ nổ bình chứa cực kỳ nguy hiểm.

Cấu tạo chi tiết của một thiết bị xả áp tiêu chuẩn

Một linh kiện xả áp chất lượng thường bao gồm các bộ phận chính sau: Thân van (thường làm bằng đồng thau hoặc inox), lò xo nén (thành phần quyết định áp suất tác động), đĩa van và đế van. Lò xo sẽ ép đĩa van chặt vào đế van bằng một lực tương đương với áp suất cài đặt. Khi áp lực khí nén từ bên trong đẩy lên mạnh hơn lực ép của lò xo, đĩa van sẽ bị nhấc bổng, tạo khe hở cho khí thoát ra ngoài.

Nguyên lý hoạt động tự động

Cơ chế hoạt động hoàn toàn dựa trên sự cân bằng lực cơ học. Khi hệ thống vận hành bình thường, lực lò xo luôn thắng lực khí nén. Tuy nhiên, khi xảy ra sự cố khiến áp suất tăng đột ngột, lực đẩy từ khí nén sẽ thắng lực cản của lò xo. Lúc này, van sẽ “nhảy” (pop action) để giải phóng áp suất ngay lập tức. Sau khi áp suất giảm xuống dưới mức an toàn, lực lò xo sẽ lại ép đĩa van về vị trí cũ để đóng kín hệ thống. Quá trình này diễn ra hoàn toàn tự động mà không cần bất kỳ nguồn điện hay sự can thiệp trực tiếp nào của con người.

Việc kiểm tra định kỳ van an toàn máy nén khí là bắt buộc để đảm bảo nó luôn trong trạng thái sẵn sàng làm việc. Một thiết bị để lâu ngày trong môi trường bụi bẩn hoặc dầu máy có thể bị kẹt cứng, dẫn đến việc không thể mở khi áp suất vượt ngưỡng.

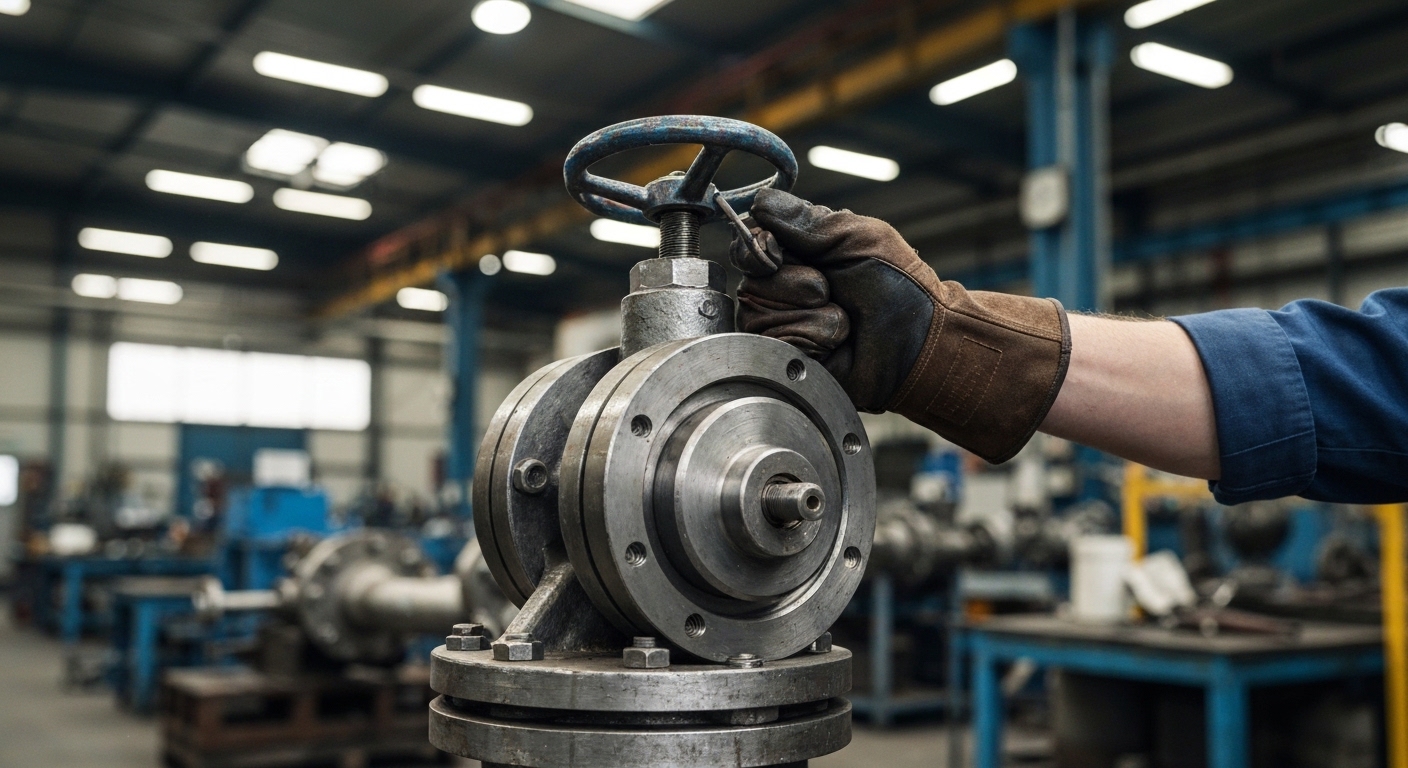

Dấu hiệu nhận biết linh kiện đã bị lỗi

Có 3 dấu hiệu phổ biến nhất mà kỹ thuật viên cần lưu ý:
1. Rò rỉ khí: Khí liên tục thoát ra ngoài ngay cả khi áp suất hệ thống vẫn đang ở mức thấp hơn ngưỡng cài đặt. Điều này thường do đĩa van bị bám bẩn hoặc lò xo bị yếu.
2. Không thể tự đóng lại: Sau khi xả áp, van không đóng kín hoàn toàn khiến lượng khí lớn bị thất thoát.
3. Kẹt cơ khí: Khi kéo vòng thử nghiệm (pull ring) mà không thấy khí xả ra hoặc vòng kéo bị cứng, chứng tỏ lò xo hoặc đĩa van đã bị gỉ sét, kẹt cứng bên trong. Đây là tình trạng nguy hiểm nhất vì thiết bị đã mất hoàn toàn chức năng bảo vệ.

Bao lâu thì cần thay thế thiết bị xả áp?

Thời gian thay thế phụ thuộc lớn vào môi trường làm việc và chất lượng khí nén. Thông thường, các chuyên gia khuyến cáo nên kiểm định lại hàng năm và thay mới sau mỗi 2 năm vận hành liên tục. Đối với các môi trường hóa chất ăn mòn hoặc nhiều bụi mịn, thời gian này có thể rút ngắn xuống còn 1 năm. Việc thay thế định kỳ giúp loại bỏ rủi ro mỏi lò xo – một hiện tượng vật lý khiến áp suất nhảy không còn chính xác theo thông số in trên thân van.

Hướng dẫn chọn mua hàng chính hãng chuẩn nhất

Để chọn mua được linh kiện thay thế chất lượng, bạn cần chú ý các tiêu chí sau:

• Thông số áp suất (Set Pressure): Phải chọn van có áp suất xả cao hơn áp suất làm việc của máy nhưng thấp hơn áp suất thiết kế của bình chứa (thường bằng áp suất làm việc + 10%).
• Kích cỡ ren: Phải khớp hoàn toàn với lỗ ren trên bình hoặc đường ống (phổ biến là DN15, DN20, DN25…).
• Chứng chỉ kiểm định: Hàng chính hãng từ các thương hiệu như Norgren, Yoshitake hay các hãng chuyên dụng luôn đi kèm giấy tờ CO/CQ và tem kiểm định của cơ quan chức năng.
• Chất liệu: Ưu tiên đồng thau mạ niken hoặc inox 316 để chống oxy hóa trong môi trường có hơi nước cao.

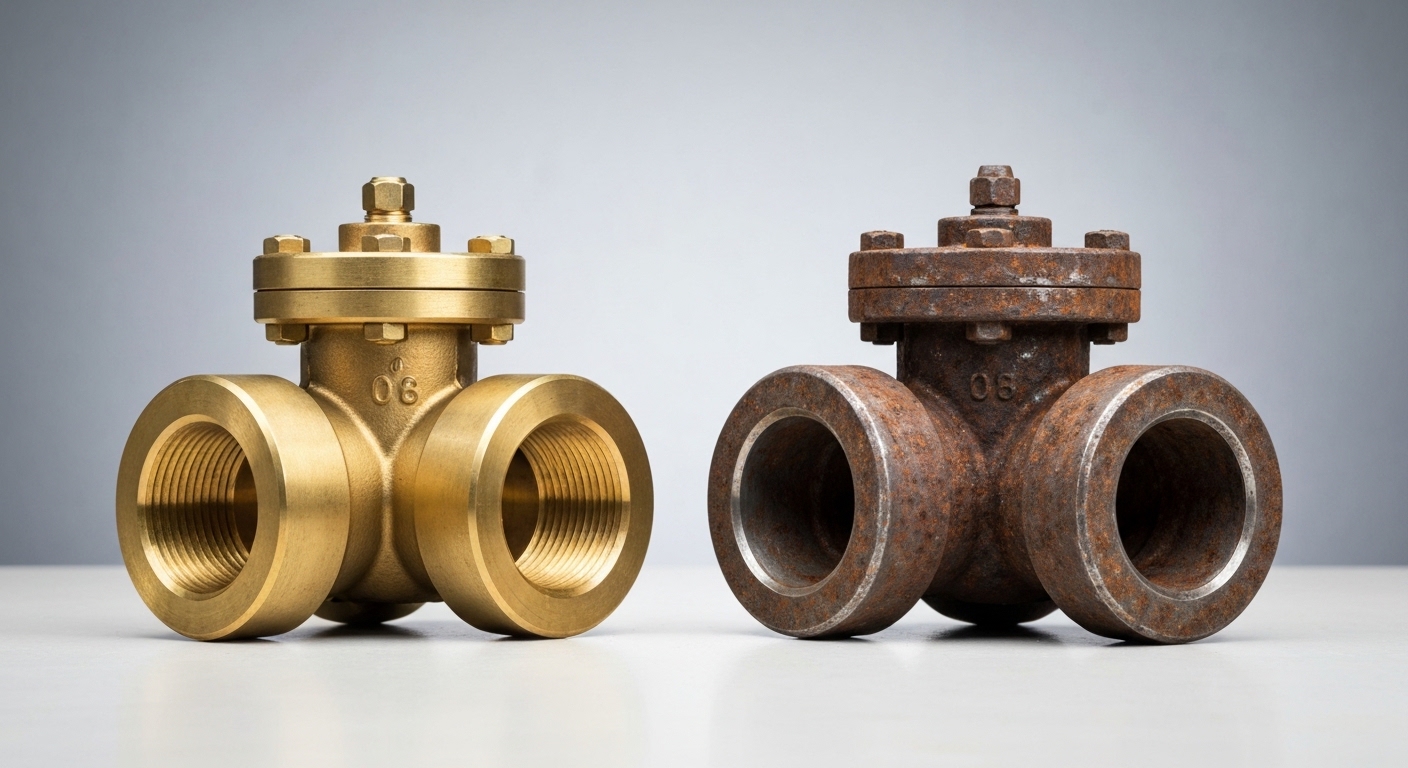

Lắp đặt sai cách có thể làm giảm hiệu quả xả áp hoặc gây hư hỏng linh kiện. Thiết bị bảo vệ này luôn phải được lắp ở vị trí cao nhất của bình tích khí hoặc đoạn ống thẳng sau máy nén. Hướng của van phải luôn thẳng đứng, tuyệt đối không lắp nằm ngang hoặc quay ngược xuống dưới vì sẽ làm tích tụ nước ngưng và dầu, gây tắc nghẽn hoặc gỉ sét cơ cấu bên trong. Ngoài ra, giữa thiết bị này và bình chứa không được phép lắp bất kỳ loại van khóa nào khác, vì nếu vô tình đóng van khóa, chức năng bảo vệ sẽ bị vô hiệu hóa hoàn toàn.

Cách điều chỉnh áp suất xả khi cần thiết

Đa số các thiết bị xả áp hiện nay đều được cài đặt sẵn tại nhà máy và niêm phong bằng chì. Tuy nhiên, với một số dòng có thể điều chỉnh, việc thực hiện phải được làm bởi người có chuyên môn. Quy trình thường là nới lỏng đai ốc hãm, sau đó vặn vít điều chỉnh (nén lò xo xuống để tăng áp suất xả hoặc nới lỏng ra để giảm áp suất). Cần sử dụng đồng hồ áp suất chuẩn để đối chiếu trong suốt quá trình cân chỉnh này.

Chế độ bảo dưỡng và kiểm tra định kỳ

Hàng tuần, người vận hành máy nên thực hiện thao tác kiểm tra bằng tay bằng cách kéo nhẹ vòng khuyên (nếu có) khi áp suất đạt khoảng 75% ngưỡng cài đặt để đảm bảo đĩa van không bị dính chặt vào đế. Nếu khí xả ra mạnh và van đóng lại ngay sau khi thả tay, thiết bị vẫn đang hoạt động tốt. Bên cạnh đó, cần vệ sinh bụi bẩn bám xung quanh các lỗ thoát khí để đảm bảo lưu lượng xả tối đa khi có sự cố xảy ra.

Tóm lại, việc hiểu rõ và chăm sóc đúng cách cho hệ thống bảo vệ áp suất là yếu tố then chốt để duy trì một nhà máy an toàn và hiệu quả. Đừng bao giờ tiết kiệm chi phí bằng cách sử dụng các linh kiện trôi nổi, kém chất lượng cho một bộ phận quan trọng như vậy. Nếu bạn đang gặp khó khăn trong việc lựa chọn hoặc kiểm tra hệ thống khí nén của mình, hãy liên hệ với Khí Nén 24h để nhận được sự tư vấn từ những kỹ sư chuyên nghiệp nhất. Sự an toàn của bạn chính là tôn chỉ hoạt động của chúng tôi.
