Rơ le áp suất máy nén khí: Cấu tạo, nguyên lý và kinh nghiệm bảo trì thực tế

Trong hệ thống khí nén công nghiệp, việc kiểm soát áp suất để đảm bảo máy hoạt động trong dải an toàn là nhiệm vụ sống còn. Để thực hiện nhiệm vụ này, người ta sử dụng một thiết bị đóng cắt tự động dựa trên áp lực khí đầu ra. Phụ tùng này đóng vai trò như một cơ quan điều hành, ra lệnh cho máy bắt đầu nén khí hoặc tạm dừng khi đã đạt đủ ngưỡng yêu cầu. Rơ le áp suất máy nén khí thực tế là một công tắc điện hoạt động dựa trên sự biến thiên của áp suất cơ khí, giúp bảo vệ động cơ khỏi tình trạng quá tải và tối ưu hóa điện năng tiêu thụ.

Định nghĩa và vai trò của rơ le áp suất

Về cơ bản, đây là một thiết bị cảm biến lực. Khi áp suất trong bình chứa khí hoặc đường ống thay đổi, nó sẽ tác động một lực vật lý lên màng xếp hoặc piston bên trong thiết bị. Lực này chống lại lực đẩy của lò xo đã được cài đặt sẵn. Khi lực từ áp suất khí lớn hơn lực lò xo, các tiếp điểm điện sẽ bị tách ra (hoặc đóng lại tùy loại), từ đó ngắt nguồn điện cấp cho khởi động từ hoặc gửi tín hiệu về bo mạch điều khiển trung tâm. Đối với các dòng máy trục vít hiện đại, thiết bị này thường được kết hợp với cảm biến áp suất điện tử để tăng độ chính xác, nhưng trong các dòng máy piston hoặc máy trục vít đời cũ, bộ điều khiển cơ học này vẫn chiếm ưu thế nhờ sự bền bỉ và dễ sửa chữa.

Cấu tạo chi tiết bên trong thiết bị

Một bộ điều khiển áp suất tiêu chuẩn bao gồm các thành phần chính sau: màng cảm biến (diaphragm), lò xo điều chỉnh áp suất chính, lò xo điều chỉnh vi sai (Delta P), hệ thống tiếp điểm bằng đồng hoặc mạ bạc và vít điều chỉnh. Màng cảm biến thường được làm bằng cao su chịu lực hoặc vật liệu tổng hợp siêu bền để có thể co giãn hàng triệu lần mà không bị rách. Lò xo chính quyết định áp suất ngắt (Cut-out), trong khi lò xo phụ quyết định khoảng cách giữa áp suất ngắt và áp suất đóng lại (Cut-in). Việc hiểu rõ cấu tạo này giúp các kỹ thuật viên dễ dàng tinh chỉnh máy theo nhu cầu sản xuất thực tế của nhà máy mà không cần thay đổi cấu trúc hệ thống.

Nguyên lý vận hành thực tế

Quy trình vận hành bắt đầu khi máy nén hoạt động và nạp khí vào bình. Khi áp suất tăng dần lên, khí nén chui vào buồng chứa phía dưới màng rơ le. Màng này bị đẩy lên trên, ép vào lò xo. Khi áp suất đạt đến mức cài đặt cao nhất (ví dụ 8 bar), cơ cấu đòn bẩy bên trong sẽ nhảy, làm hở mạch điện, khiến máy dừng lại hoặc chuyển sang chế độ chạy không tải. Ngược lại, khi nhà máy sử dụng khí và áp suất tụt xuống mức sàn (ví dụ 6 bar), lò xo sẽ đẩy ngược màng rơ le xuống, đóng tiếp điểm điện và máy bắt đầu chu kỳ nén mới. Quy trình này lặp đi lặp lại liên tục, đảm bảo áp suất trong hệ thống luôn nằm trong ngưỡng an toàn và ổn định.

Sau một thời gian vận hành liên tục, bất kỳ linh kiện nào cũng sẽ bị hao mòn, và thiết bị điều khiển áp suất này cũng không ngoại lệ. Theo kinh nghiệm của đội ngũ kỹ thuật tại Khí Nén 24h, việc phát hiện sớm các dấu hiệu trục trặc sẽ giúp doanh nghiệp tránh được những hỏng hóc dây chuyền nghiêm trọng, đặc biệt là việc cháy mô tơ do máy chạy quá áp hoặc đóng ngắt liên tục.

Các triệu chứng phổ biến khi rơ le gặp sự cố

Một trong những lỗi thường gặp nhất là máy nén khí không tự ngắt khi áp suất đã vượt quá ngưỡng an toàn. Đây là tình huống cực kỳ nguy hiểm, có thể dẫn đến nổ bình khí nén hoặc hỏng đầu nén. Nguyên nhân thường do tiếp điểm điện bị dính (hàn dính) hoặc lò xo bị kẹt. Dấu hiệu thứ hai là máy đóng ngắt liên tục (hiện tượng nháy máy). Điều này xảy ra khi bộ phận điều chỉnh vi sai bị hỏng hoặc màng rơ le bị thủng nhỏ, khiến thiết bị không giữ được trạng thái ổn định. Ngoài ra, việc rò rỉ khí ngay tại thân rơ le cũng là dấu hiệu cho thấy màng cao su bên trong đã bị lão hóa hoặc nứt vỡ. Trong nhiều trường hợp, kiểm tra rơ le áp suất máy nén khí bạn sẽ thấy các đầu cực điện bị cháy xém hoặc oxy hóa nặng, dẫn đến tình trạng máy lúc chạy lúc dừng không ổn định.

Tại sao linh kiện này lại hư hỏng?

Có nhiều nguyên nhân dẫn đến sự xuống cấp của thiết bị. Đầu tiên là do môi trường làm việc quá nóng hoặc nhiều bụi bẩn, khiến các bộ phận cơ khí bị kẹt. Thứ hai là do chất lượng điện năng không ổn định, gây ra tia lửa điện tại các tiếp điểm mỗi khi đóng cắt, lâu dần làm mòn lớp mạ tiếp điểm. Thứ ba, và cũng là nguyên nhân phổ biến nhất, chính là độ ẩm trong khí nén. Nếu hệ thống máy sấy khí không hoạt động tốt, hơi nước sẽ theo đường ống đi vào buồng màng rơ le, gây rỉ sét lò xo và làm mục màng cao su. Sự tích tụ của dầu máy cũ cũng có thể tạo thành một lớp keo dính làm mất độ nhạy của thiết bị cảm biến này.

Bao lâu thì cần thay thế linh kiện này?

Tuổi thọ của thiết bị này phụ thuộc lớn vào số lần đóng cắt (chu kỳ làm việc). Thông thường, với các dòng máy hoạt động 8-10 tiếng mỗi ngày trong điều kiện tiêu chuẩn, bạn nên cân nhắc thay mới sau mỗi 2 năm hoặc sau khoảng 10.000 lần đóng cắt. Tuy nhiên, nếu máy nén khí của bạn đặt trong môi trường hóa chất, độ ẩm cao hoặc bụi bẩn công nghiệp, thời gian này có thể rút ngắn xuống còn 12 tháng. Việc bảo trì định kỳ bằng cách xịt bụi và kiểm tra độ nhạy hàng tháng là rất cần thiết. Đừng chờ đến khi thiết bị hỏng hoàn toàn mới thay thế, vì chi phí sửa chữa hậu quả do nó gây ra thường lớn gấp nhiều lần giá trị của một bộ rơ le mới.

Thị trường phụ tùng khí nén hiện nay rất đa dạng với nhiều chủng loại và mức giá khác nhau. Tuy nhiên, việc chọn mua rơ le áp suất máy nén khí đúng tiêu chuẩn kỹ thuật là yếu tố then chốt để đảm bảo máy vận hành trơn tru. Một sai sót nhỏ trong việc chọn dải áp suất hoặc dòng điện định mức cũng có thể dẫn đến cháy nổ thiết bị điện trong tủ điều khiển.

Tiêu chí lựa chọn thông số kỹ thuật phù hợp

Khi chọn mua, bạn cần đặc biệt lưu ý đến ba thông số sau:

• Dải áp suất (Pressure Range): Phải chọn loại có dải áp suất bao trùm áp suất làm việc của máy. Ví dụ, nếu máy chạy 8 bar, bạn nên chọn loại có dải điều chỉnh từ 5-10 bar.
• Điện áp và dòng định mức: Xác định máy dùng điện 1 pha (220V) hay 3 pha (380V). Nếu rơ le trực tiếp đóng ngắt mô tơ, dòng định mức của nó phải lớn hơn dòng khởi động của động cơ.
• Kiểu kết nối: Kiểm tra kích thước ren cổng kết nối (thường là 1/4 inch hoặc 3/8 inch) để đảm bảo lắp đặt vừa vặn mà không cần qua nhiều bộ chuyển đổi gây rò rỉ khí.

Phân biệt hàng chính hãng và hàng kém chất lượng

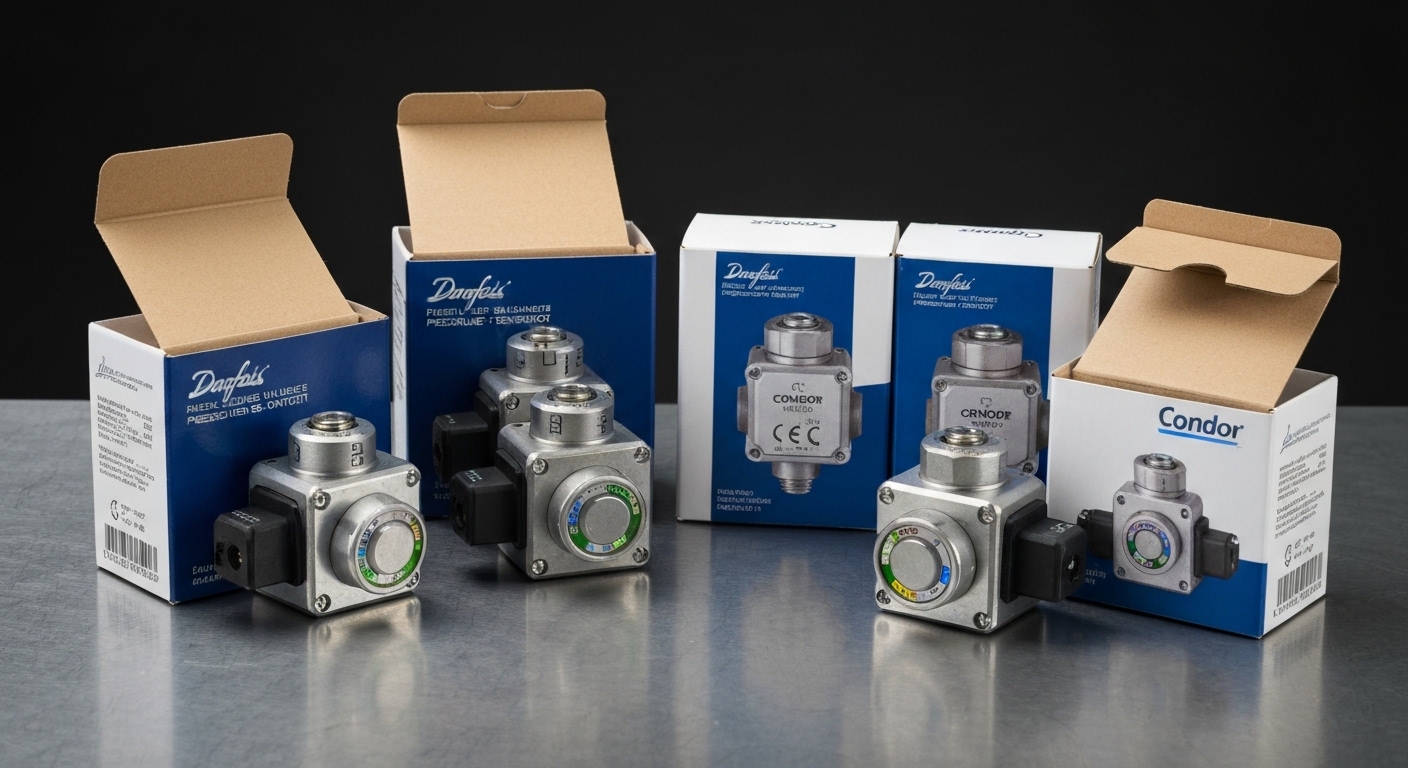

Hàng chính hãng từ các thương hiệu lớn như Danfoss (Đan Mạch), Condor (Đức) hay Sagami (Nhật Bản) thường có vỏ nhựa chắc chắn, chịu nhiệt tốt, các vít chỉnh bằng thép không gỉ và tiếp điểm dày dặn. Trên thân thiết bị luôn có tem nhãn rõ ràng, ghi đầy đủ thông số kỹ thuật và nguồn gốc xuất xứ. Ngược lại, hàng giả hoặc hàng rẻ tiền thường có trọng lượng nhẹ, lò xo yếu và màng cao su mỏng, dễ bị biến dạng sau một thời gian ngắn sử dụng. Việc đầu tư vào một linh kiện chất lượng cao không chỉ là bảo vệ máy móc mà còn là bảo vệ an toàn cho công nhân vận hành trong nhà máy.

Lợi ích khi mua hàng tại các đơn vị uy tín

Khi mua phụ tùng tại những đơn vị có chuyên môn sâu, bạn sẽ được tư vấn kỹ lưỡng về cách lắp đặt và căn chỉnh Delta P sao cho máy chạy êm nhất và ít tốn điện nhất. Chuyên gia từ Khí Nén 24h luôn sẵn sàng hỗ trợ khách hàng giải đáp các thắc mắc về kỹ thuật, từ việc đấu nối dây điện đến cách xử lý các sự cố phát sinh trong quá trình vận hành. Hơn nữa, chế độ bảo hành dài hạn và cam kết về chất lượng sản phẩm sẽ giúp bạn hoàn toàn yên tâm trong suốt quá trình sử dụng khí nén phục vụ sản xuất.

Tóm lại, dù chỉ là một linh kiện nhỏ bé trong toàn bộ hệ thống khí nén đồ sộ, nhưng vai trò của thiết bị này là không thể phủ nhận. Hiểu rõ về cấu tạo, nguyên lý và biết cách nhận diện hư hỏng sẽ giúp bạn làm chủ thiết bị và tối ưu hóa chi phí vận hành. Hy vọng bài viết về rơ le áp suất máy nén khí này đã cung cấp cho bạn những kiến thức thực tiễn hữu ích nhất. Nếu bạn đang gặp khó khăn trong việc lựa chọn hoặc thay thế phụ tùng, hãy liên hệ ngay với Khí Nén 24h để được đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tận tình và chuyên nghiệp nhất.
