Relay áp suất là gì và vai trò cốt lõi trong máy nén khí
Trong hệ thống khí nén công nghiệp, relay áp suất (hay còn gọi là công tắc áp suất) đóng vai trò như một “bộ não” điều khiển cơ học, chịu trách nhiệm giám sát và duy trì áp suất làm việc trong ngưỡng an toàn. Đối với một kỹ sư lâu năm, tôi luôn nhấn mạnh rằng việc hiểu rõ thiết bị này trước khi tìm hiểu cách hiệu chỉnh relay áp suất của máy nén khí là yếu tố tiên quyết để tránh những sai sót gây hư hỏng máy.
Cấu tạo chi tiết của relay áp suất thông dụng
Hầu hết các dòng máy nén khí trục vít và piston tại Việt Nam hiện nay thường sử dụng hai loại relay chính: relay đơn và relay đôi. Cấu tạo cơ bản bao gồm:
- Màng ngăn (Diaphragm): Bộ phận tiếp xúc trực tiếp với khí nén, biến đổi áp lực khí thành chuyển động cơ học.
- Hệ thống lò xo: Gồm lò xo chính (điều chỉnh áp suất ngắt) và lò xo phụ (điều chỉnh vi sai/áp suất đóng).
- Tiếp điểm điện: Thường làm bằng đồng hoặc bạc để đảm bảo dẫn điện tốt và chịu được dòng khởi động lớn.
- Vít điều chỉnh: Các đầu vít bằng kim loại cho phép kỹ thuật viên can thiệp vào lực nén của lò xo.
Tầm quan trọng của việc hiệu chỉnh đúng thông số
Nếu không nắm vững kỹ thuật, việc điều chỉnh sai có thể dẫn đến hai kịch bản nguy hiểm. Thứ nhất, áp suất quá cao gây nổ bình tích hoặc quá tải motor. Thứ hai, áp suất quá thấp khiến máy khởi động/ngừng liên tục (cycling), làm cháy tiếp điểm và giảm tuổi thọ máy sấy khí đi kèm. Do đó, việc nắm bắt quy trình chuẩn là kỹ năng không thể thiếu của bất kỳ người vận hành nào.
Quy trình thực hiện cách hiệu chỉnh relay áp suất của máy nén khí
Để thực hiện cách hiệu chỉnh relay áp suất của máy nén khí một cách chính xác, bạn cần tuân thủ nghiêm ngặt các bước về an toàn điện và quy trình cơ khí. Đừng bao giờ thao tác khi máy đang có điện trừ khi bạn là một kỹ thuật viên dày dạn kinh nghiệm và có thiết bị đo kiểm chuyên dụng.
Bước 1: Chuẩn bị công cụ và kiểm tra an toàn
Trước khi bắt đầu, hãy chuẩn bị một tua vít dẹt hoặc bake (tùy loại vít trên relay) và một đồng hồ áp suất đã được kiểm định. Hãy tắt nguồn điện tổng và xả bớt khí trong bình chứa xuống dưới mức áp suất làm việc dự kiến. Việc này giúp lò xo relay trở về trạng thái nghỉ, giúp việc xoay vít điều chỉnh trở nên nhẹ nhàng và chính xác hơn.
Bước 2: Hiệu chỉnh áp suất ngắt (Cut-out)
Áp suất ngắt là mức áp suất mà tại đó máy nén khí sẽ dừng hoạt động (hoặc chuyển sang chế độ không tải). Trên thân relay, thông thường sẽ có một vít lớn ký hiệu là chữ ‘P’ hoặc dấu ‘+/-‘.
- Tăng áp suất ngắt: Xoay vít theo chiều kim đồng hồ. Mỗi vòng xoay tương ứng với một khoảng tăng áp suất nhất định (thường là 0.2 – 0.5 bar tùy hãng).
- Giảm áp suất ngắt: Xoay ngược chiều kim đồng hồ.
Lưu ý: Không bao giờ được hiệu chỉnh áp suất ngắt vượt quá áp suất thiết kế của bình chứa và công suất tối đa của đầu nén.
Bước 3: Hiệu chỉnh áp suất đóng (Cut-in) thông qua vi sai (Delta P)
Áp suất đóng là mức mà máy sẽ khởi động lại để bù khí. Thông số này thường được điều chỉnh thông qua vít nhỏ hơn, ký hiệu là ‘ΔP’. Công thức tính đơn giản là: Áp suất đóng = Áp suất ngắt – Vi sai (Delta P).
- Nếu bạn muốn khoảng cách giữa lúc dừng và lúc chạy rộng ra (để máy nghỉ lâu hơn), hãy tăng Delta P bằng cách xoay vít theo chiều kim đồng hồ.
- Nếu muốn máy duy trì áp suất ổn định trong dải hẹp, hãy giảm Delta P. Tuy nhiên, dải vi sai quá hẹp sẽ khiến máy đóng cắt liên tục, gây hại cho hệ thống điện.
Bước 4: Kiểm tra và vận hành thử
Sau khi điều chỉnh, hãy đóng nắp bảo vệ, cấp điện lại cho máy và quan sát đồng hồ áp suất. Ghi lại chính xác thời điểm máy ngắt và máy khởi động lại. Nếu chưa đạt yêu cầu, hãy thực hiện lại các bước trên một cách tỉ mỉ.

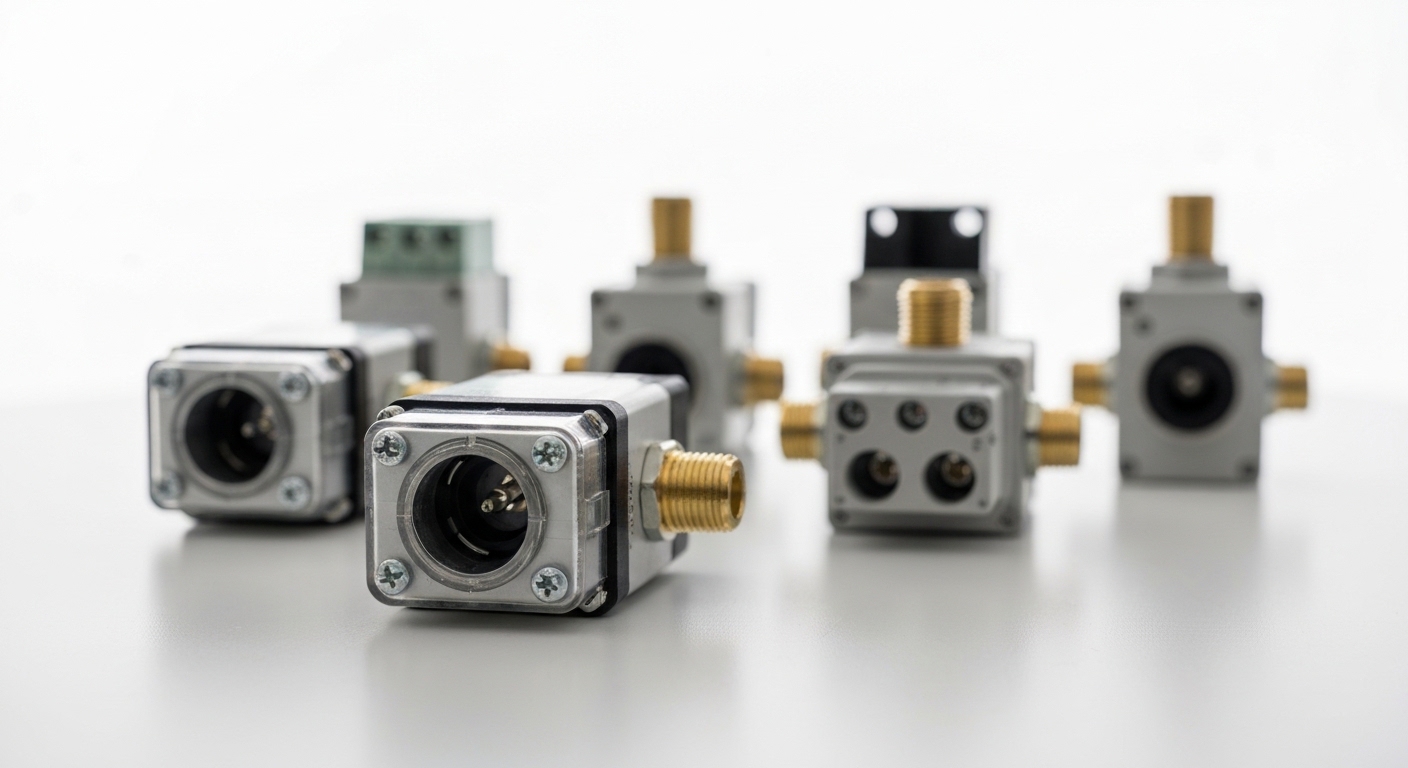

Dấu hiệu hư hỏng và kinh nghiệm lựa chọn relay áp suất chính hãng
Trong quá trình bảo trì hệ thống, việc nhận biết khi nào cần thay thế relay áp suất cũng quan trọng không kém gì việc biết cách hiệu chỉnh relay áp suất của máy nén khí. Một linh kiện đã rơ rão hoặc hỏng hóc cơ khí thì việc hiệu chỉnh sẽ không còn tác dụng thực tế.
Dấu hiệu nhận biết relay áp suất đã hư hỏng
Bạn cần kiểm tra và thay thế ngay nếu gặp các tình trạng sau:
- Máy không tự ngắt: Áp suất đã vượt ngưỡng cài đặt nhưng relay không nhảy, đây là lỗi cực kỳ nguy hiểm có thể gây nổ bình.
- Rò rỉ khí tại thân relay: Màng ngăn bên trong bị rách khiến khí nén thoát ra ngoài qua các khe hở điện.
- Đánh lửa tại tiếp điểm: Khi đóng cắt có tiếng nổ lách tách lớn hoặc ngửi thấy mùi khét, chứng tỏ bề mặt tiếp điểm đã bị mòn hoặc cháy sém.
- Áp suất nhảy loạn xạ: Máy đóng cắt không theo chu kỳ cố định dù không thay đổi tải tiêu thụ.
Bao lâu thì cần thay thế relay áp suất?
Thông thường, tuổi thọ của một relay áp suất chất lượng cao (như hàng của Danfoss, Condor hay Saginomiya) dao động từ 12 đến 24 tháng tùy vào tần suất đóng cắt của nhà máy. Theo kinh nghiệm của đội ngũ kỹ thuật tại Khí Nén 24h, bạn nên chủ động thay mới sau khoảng 8.000 giờ làm việc để đảm bảo an toàn tuyệt đối cho hệ thống.
Hướng dẫn chọn mua relay áp suất chính hãng
Để chọn mua được sản phẩm chất lượng, tránh hàng giả hàng nhái tràn lan trên thị trường, bạn cần lưu ý:
- Kiểm tra tem nhãn: Hàng chính hãng có nét in sắc sảo, có mã QR hoặc số Serial để tra cứu.
- Dải áp suất phù hợp: Chọn loại relay có dải điều chỉnh (Range) rộng hơn áp suất làm việc thực tế khoảng 20-30%.
- Nguồn gốc xuất xứ: Ưu tiên các thương hiệu từ G7 hoặc các nhà sản xuất có uy tín lâu năm được khẳng định tại thị trường Việt Nam.
Tóm lại, việc nắm vững cách hiệu chỉnh relay áp suất của máy nén khí không chỉ giúp bạn làm chủ thiết bị mà còn bảo vệ tài sản và sự an toàn của chính mình. Hãy luôn thực hiện các bước một cách cẩn trọng và đừng ngần ngại thay thế phụ tùng chính hãng khi có dấu hiệu hỏng hóc. Nếu bạn gặp bất kỳ khó khăn nào trong quá trình kỹ thuật hoặc cần tư vấn về phụ tùng máy nén khí trục vít, hãy liên hệ với Khí Nén 24h để được hỗ trợ bởi những kỹ sư giàu kinh nghiệm nhất.
